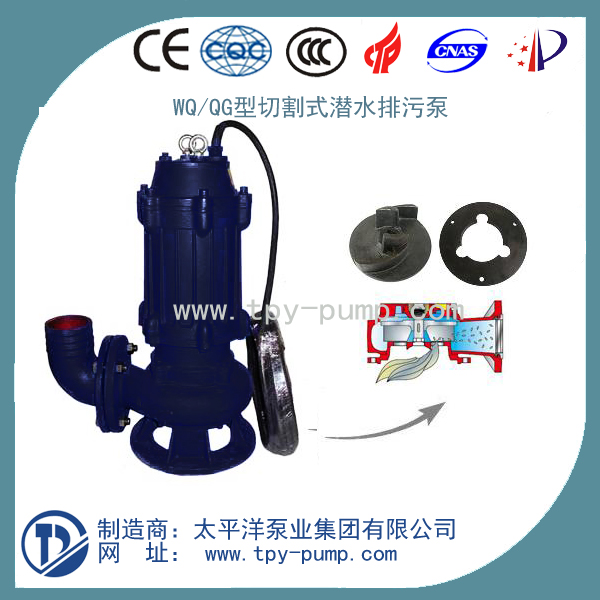

WQ/QG帶切割式無堵塞潛水排污泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：溫州
-
產品詳細介紹
產品描述
WQ/QG雙絞刀切割式高效無堵塞潛水排污泵概述:
WQ/QG雙絞刀切割式高效無堵塞潛水排污泵是在國外先進潛污泵技術的基礎上，根據國家標準進行設計生產的新型排污設備。本系列水泵具有結構簡單、排污力強及高效節能的有點。同時可配備自動控制及自動安裝自耦裝備，從而使泵的組合更為優良，運行更為安全可靠。
WQ/QG雙絞刀切割式高效無堵塞潛水排污泵應用范圍:
1.工業、商業嚴重污染廢水的排放；
2.住宅區的污水排站；
3.醫院、賓館等的污水排放；
4.城市污水處理廠排水系統；
5.人防系統排水站，自來水廠的給水裝置；
6.勘探、礦山配套附機；
7.農村沼氣池農田灌溉；
8.自動水的給水裝置；
9.各種養殖場，屠宰場，化糞池等。
10.市政工程、建筑工地。
WQ/QG雙絞刀切割式高效無堵塞潛水排污泵產品特點:
潛水排污泵具有很多優點，最突出的就是可以直接放到水中使用。但是，在沒有設置或不便設置攔污柵的場合，普通潛水排污泵常會發生泵和管路被污水中較大的雜物堵塞的現象，給用戶造成麻煩。為解決這一令人頭痛的問題，我公司開發了WQ/QG雙絞刀切割式高效無堵塞潛水排污泵，這種泵不僅具有普通潛污泵的所有優點，還具有如下獨特的優越性：
1、S型雙刀刃葉輪能將麻袋、塑料編織袋、帆布手套、皮手套、棉線編織手套，以及日用塑料袋、布、衛生紙、衛生巾、棉線一類的物體切碎并順利地排送，能完全避免泵和管路被污水中的雜物堵塞，使用時不必設置昂貴的攔污和除污裝置。
2、絞刀和切割盤采用耐腐蝕的優質合金鋼材料并經過特殊技術處理，從而使絞刀和切割盤上的切割刃既有足夠的硬度，又耐腐蝕，因而極耐磨損，能長期保持鋒利。
3、葉輪流道尺寸和泵體流道尺寸匹配精當，使得被切碎的雜物能夠順利通過。
4、獨特的軸承和機械密封的布置方式，使軸的懸臂很短，軸的剛度和強度很高，這樣，軸的振動很小，使機械密封的泄漏大為減少；軸能承受很大的沖擊負荷；軸承完全處于油室的油浴之中，能得到最好的潤滑和冷卻，即使在泵不時切碎較硬物體的重負荷工作條件下，仍然具有很長的壽命。
5、泵側和電機側都配置機械密封，實現電機的可靠的雙重潛水軸封防護。油室中的油對機械密封進行充分的潤滑和冷卻。泵側機械密封區具有切碎和驅趕雜物的結構，使雜物不能在機械密封腔積聚或沉積，從而避免其影響機械密封的正常工作。
6、在所有過流旋轉件和固定件之間設置的刮削槽，能將過流旋轉件和固定件之間擠入的薄而韌性的碎屑刮除，避免造成泵功率增大或堵轉。
7、可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
8、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
9、可根據用戶需要配備浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
WQ/QG雙絞刀切割式高效無堵塞潛水排污泵型號意義:
WQ100-30QG
WQ/QG-雙絞刀切割式高效無堵塞潛水排污泵
100-流量（m³/h）
30-揚程
性能參數
|
序號 |
型 號 |
口徑 mm |
流量 m3/h |
揚程 m |
功率 kw |
轉速 r/min |
電壓 V |
|
1 |
WQ5-20QG |
25 |
5 |
20 |
0.75 |
2900 |
380 |
|
2 |
WQ8-22QG |
25 |
8 |
22 |
1.1 |
2900 |
380 |
|
3 |
WQ8-12QG |
32 |
8 |
12 |
0.75 |
2900 |
380 |
|
4 |
WQ12-15QG |
32 |
12 |
15 |
1.1 |
2900 |
380 |
|
5 |
WQ15-15QG |
40 |
15 |
15 |
1.5 |
2900 |
380 |
|
6 |
WQ15-30QG |
40 |
15 |
30 |
2.2 |
2900 |
380 |
|
7 |
WQ20-7QG |
50 |
20 |
7 |
0.75 |
2900 |
380 |
|
8 |
WQ10-10QG |
50 |
10 |
10 |
0.75 |
2900 |
380 |
|
9 |
WQ10-12QG |
50 |
10 |
12 |
1.1 |
2900 |
380 |
|
10 |
WQ20-15QG |
50 |
20 |
15 |
1.5 |
2900 |
380 |
|
11 |
WQ20-20QG |
50 |
20 |
20 |
2.2 |
2900 |
380 |
|
12 |
WQ15-25QG |
50 |
15 |
25 |
2.2 |
2900 |
380 |
|
13 |
WQ18-30QG |
50 |
18 |
30 |
3 |
2900 |
380 |
|
14 |
WQ15-35QG |
50 |
15 |
35 |
4 |
2900 |
380 |
|
15 |
WQ25-32QG |
50 |
25 |
32 |
5.5 |
2900 |
380 |
|
16 |
WQ20-40QG |
50 |
20 |
40 |
7.5 |
2900 |
380 |
|
17 |
WQ25-7QG |
65 |
25 |
7 |
1.5 |
2900 |
380 |
|
18 |
WQ25-15QG |
65 |
25 |
15 |
2.2 |
2900 |
380 |
|
19 |
WQ37-13QG |
65 |
37 |
13 |
3 |
2900 |
380 |
|
20 |
WQ25-30QG |
65 |
25 |
30 |
4 |
2900 |
380 |
|
21 |
WQ25-35QG |
65 |
25 |
35 |
5.5 |
2900 |
380 |
|
22 |
WQ30-40QG |
65 |
30 |
40 |
7.5 |
2900 |
380 |
|
23 |
WQ40-8QG |
80 |
40 |
8 |
1.5 |
2900 |
380 |
|
24 |
WQ40-10QG |
80 |
40 |
10 |
2.2 |
2900 |
380 |
|
25 |
WQ43-13QG |
80 |
43 |
13 |
3 |
2900 |
380 |
|
26 |
WQ30-15QG |
80 |
30 |
15 |
3 |
2900 |
380 |
|
27 |
WQ40-15QG |
80 |
40 |
15 |
4 |
2900 |
380 |
|
28 |
WQ60-20QG |
80 |
60 |
20 |
5.5 |
2900 |
380 |
|
29 |
WQ65-25QG |
80 |
65 |
25 |
7.5 |
2900 |
380 |
|
30 |
WQ80-20QG |
80 |
80 |
20 |
7.5 |
2900 |
380 |
|
31 |
WQ85-10QG |
100 |
85 |
10 |
4 |
2900 |
380 |
|
32 |
WQ110-10QG |
100 |
110 |
10 |
5.5 |
2900 |
380 |
|
33 |
WQ100-15QG |
100 |
100 |
15 |
7.5 |
2900 |
380 |
|
34 |
WQ80-20QG |
100 |
80 |
20 |
7.5 |
2900 |
380 |
|
35 |
WQ100-25QG |
100 |
100 |
25 |
11 |
1450 |
380 |
|
36 |
WQ100-30QG |
100 |
100 |
30 |
15 |
1450 |
380 |
|
37 |
WQ115-15QG |
125 |
115 |
15 |
11 |
1450 |
380 |
|
38 |
WQ130-20QG |
125 |
130 |
20 |
15 |
1450 |
380 |
|
39 |
WQ130-15QG |
150 |
130 |
15 |
11 |
1450 |
380 |
|
40 |
WQ180-15QG |
150 |
180 |
15 |
15 |
1450 |
380 |

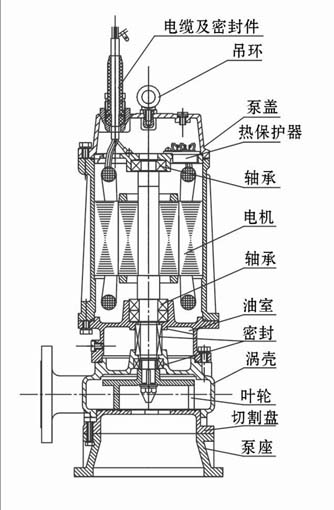

產品結構
WQ/QG帶切割式無堵塞潛水排污泵使用安全規范：
1、運轉前應用兆歐表檢查電動機定子繞組對地的絕緣電阻，最低不得少于l兆歐。
2、檢查電纜有無破損，折斷等現象。如有損傷需及時更換，以免漏電，電纜截面與電流應匹配。
3、當電壓超過額定電壓的±l O％時，不得啟動電泵。
4、為保證使用安全，必須將四芯電纜中的接地線可靠接地．以防發生觸電事故。
5、電泵在潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清
洗，置于干燥處，并注意防凍。
6、絕不允許將電纜作為安裝起吊繩使用。
7、檢查轉子運轉方向，從上向下看應為順時針方向。
8、移動電泵時，必須切斷電源，電泵在運轉時人不得接觸水源，以防漏電發生人身事故。
9、嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
l 0、電泵運轉時，應有專人管理，如發現有不正常現象應立即停機檢查，排除故障。 (指未配全自動保護柜的情況。
1l、電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳化狀態或有水沉淀出來，應及時更換l 0～20號機械油和機械密封。對于在惡劣工條件下使用的電泵，更應經常的檢修。
WQ/QG帶切割式無堵塞潛水排污泵故障排除：
|
故障現象 |
原因分析 |
排除方法 |
|
泵不能啟動 |
1.缺相 2.葉輪卡住 3.繞組、接頭或電纜斷路 4.定子繞組燒壞 5.電器控制發生故障 |
1.檢查線路進行修復 2.排除雜物 3.用歐姆表檢查修復 4.修理、更換繞組 5.修理或調換 |
|
運行不穩定 |
1.葉輪不平衡 2.軸承損壞 |
1.送制造廠調換或校正 2.更換 |
|
絕緣電組低 |
1.電纜線電源接線端滲漏 2.電纜線破損 3.機械密封磨損產生泄漏 4.各0形密封圈失效 5.機殼被介質腐蝕漏水 |
1.擰緊壓緊螺母 2.更換 3.更換 4.更換 5.修補 |
|
電流過大 |
1.工作電壓低 2.管道、葉輪被堵 3.抽送液體的高度或粘度較高 4.使用揚程過低 |
1.調整工作電壓 2.清理管道、葉輪堵物 3.改變密度或粘度 4.減少流量，提高揚程 |
|
流量不足或不出水 |
1.葉輪旋轉錯誤 2.閥門是否打開和完好 3.管道葉輪被堵 4.轉速過低 5.揚程過高 6.抽送介質密度較大 7.介質粘度較高 8.密封圈損壞(口環處) |
1.調整葉輪旋轉方向 2.檢查、維修、排除 3.清理雜物 4.檢查電器設備及電路 5.改泵或降低揚程 6.用水沖稀降低濃度 7.降低粘度 8.更換 |
