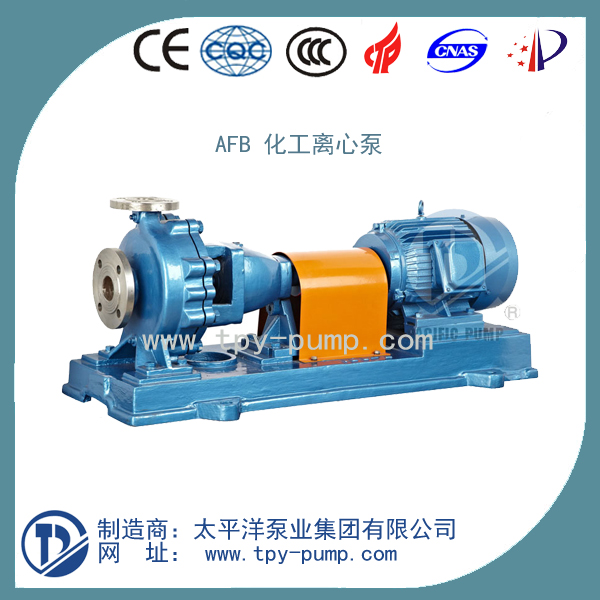

AFB、FB型不銹鋼耐腐蝕化工離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
一、AFB、FB型不銹鋼耐腐蝕化工離心泵產品簡介
AFB型離心泵是F型耐腐蝕泵的基礎上改進設計的單級單吸懸臂式耐腐蝕離心泵。該泵與輸送介質接觸的過流部分零件，均采用1Cr18Ni9Ti材料制造。用于輸送不含有固體顆粒腐蝕性液體，被輸送介質溫度為-20℃～130℃。泵進口壓力一般不能大于0.2MPa經特殊設計可用于泵進口壓力為0.35～0.4MPa的工況條件。
AFB型不銹鋼耐腐蝕離心泵的密封性能優越，采用副葉輪動力密封和停車密封裝置、機械密封裝置及迷宮密封裝置三種不同密封形式互換。供用戶選用。
二、AFB、FB型不銹鋼耐腐蝕應用范圍：
我廠已系列化生產多種規格的AFB型耐腐蝕離心泵，廣泛應用在化工、石油、冶金、輕工、合成纖維、醫藥、食品等工業部門，該類產品具有性能穩定，操作可靠，密封性好，結構輕巧，檢修方便等優點。為提高產品質量，減少跑、冒、滴、漏、防止污染，改善環境，發揮了很大作用，深受用戶歡迎。
三、AFB、FB型不銹鋼耐腐蝕化工離心泵型號及意義：
100A F B-40
100-泵吸入口徑
A-付葉輪單面密封
F-單級單吸懸臂式耐腐蝕離心泵
B-泵與輸送介質接觸過流部分為不銹鋼1cr18ni9ti制造
40-泵設計揚程值
性能參數
|
型號 |
流量Q |
揚程 |
轉速 |
電機功率 |
效率 |
|
|
(m3/h) |
(l/s) |
(m) |
(r/min) |
（KW) |
% |
|
|
25-16 |
3.6 |
1 |
16 |
2900 |
0.75 |
33 |
|
25-16A |
3.25 |
0.9 |
13 |
2900 |
0.75 |
34 |
|
25-25 |
3.6 |
1 |
25 |
2900 |
1.5 |
30 |
|
25-25A |
3.25 |
0.9 |
20 |
2900 |
1.1 |
31 |
|
25-40 |
3.6 |
1 |
40 |
2900 |
2.2 |
23 |
|
25-40A |
3.25 |
0.9 |
32.7 |
2900 |
1.5 |
24 |
|
40-16 |
7.2 |
2 |
16 |
2900 |
1.5 |
44 |
|
40-16A |
6.55 |
1.82 |
13 |
2900 |
1.1 |
46.7 |
|
40-20 |
7.2 |
2 |
20 |
2900 |
1.5 |
42 |
|
40-25 |
7.2 |
2 |
25 |
2900 |
2.2 |
39 |
|
40-25A |
6.55 |
1.82 |
21 |
2900 |
1.5 |
40 |
|
40-40 |
7.2 |
2 |
40 |
2900 |
3 |
32 |
|
40-40A |
6.55 |
1.82 |
32.5 |
2900 |
3 |
33.5 |
|
40-63 |
7.2 |
2 |
63 |
2900 |
7.5 |
22.8 |
|
40-63A |
6.55 |
1.82 |
55 |
2900 |
5.5 |
27 |
|
50-16 |
14.4 |
4 |
16 |
2900 |
2.2 |
16 |
|
50-16A |
13.1 |
3.64 |
13 |
2900 |
1.5 |
13 |
|
50-25 |
14.4 |
4 |
25 |
2900 |
4 |
25 |
|
50-25A |
13.1 |
3.64 |
20.5 |
2900 |
3 |
20.5 |
|
50-40 |
14.4 |
4 |
40 |
2900 |
5.5 |
40 |
|
50-40A |
13.1 |
3.64 |
33 |
2900 |
5.5 |
33 |
|
50-63 |
14.4 |
4 |
63 |
2900 |
11 |
63 |
|
50-63A |
13.1 |
3.64 |
54 |
2900 |
11 |
54.5 |
|
65-16 |
28.8 |
8 |
16 |
2900 |
4 |
62 |
|
65-25 |
28.8 |
8 |
25 |
2900 |
5.5 |
62 |
|
65-25A |
26.2 |
7.28 |
20.5 |
2900 |
4 |
62 |
|
65-30 |
28.3 |
8 |
30 |
2900 |
7.5 |
60.5 |
|
65-30A |
26.2 |
7.28 |
24 |
2900 |
5.5 |
62 |
|
65-40 |
28.8 |
8 |
40 |
2900 |
7.5 |
57.5 |
|
65-40A |
26.2 |
7.28 |
32.5 |
2900 |
5.5 |
58 |
|
65-64 |
28.8 |
8 |
64 |
2900 |
15 |
52.5 |
|
65-6A |
26.9 |
7.41 |
55 |
2900 |
11 |
51.5 |
|
80-15 |
54 |
15 |
15 |
2900 |
5.5 |
69 |
|
80-15A |
49.1 |
13.64 |
11.5 |
2900 |
4 |
69 |
|
80-24 |
54 |
15 |
24 |
2900 |
7.5 |
69 |
|
80-24A |
49.4 |
13.64 |
20 |
2900 |
5.5 |
68 |
|
80-38 |
54 |
15 |
38 |
2900 |
15 |
66.5 |
|
80-38A |
49.1 |
13.64 |
31.5 |
2900 |
11 |
66.5 |
|
80-60 |
54 |
15 |
60 |
2900 |
22 |
62.8 |
|
80-60A |
54.4 |
14 |
52.5 |
2900 |
18.5 |
62.8 |
|
100-23 |
100.8 |
28 |
23 |
2900 |
15 |
73 |
|
100-23A |
91.8 |
25.5 |
19 |
2900 |
11 |
73 |
|
100-37 |
100.8 |
28 |
37 |
2900 |
22 |
73 |
|
100-37A |
91.8 |
25.5 |
31 |
2900 |
15 |
70.5 |
|
100-57 |
100 |
28 |
57 |
2900 |
37 |
70.5 |
|
100-57A |
94.3 |
26.2 |
51.5 |
2900 |
30 |
70.5 |
|
150-22 |
190 |
53 |
22 |
2900 |
22 |
77 |
|
150-22A |
173.5 |
48.2 |
17.5 |
2900 |
18.5 |
78 |
|
150-35 |
190 |
53 |
35 |
2900 |
37 |
76 |
|
150-35A |
173.5 |
48.2 |
28 |
2900 |
30 |
76 |
|
150-56 |
190 |
53 |
56 |
2900 |
55 |
76 |
|
150-56A |
178.2 |
48.5 |
48 |
2900 |
45 |
76 |

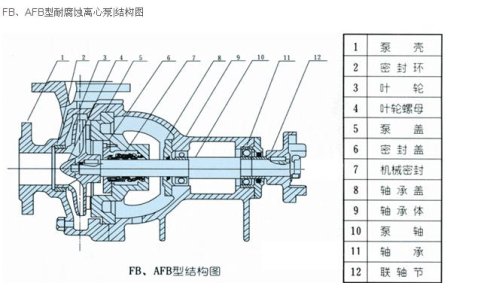

產品結構
