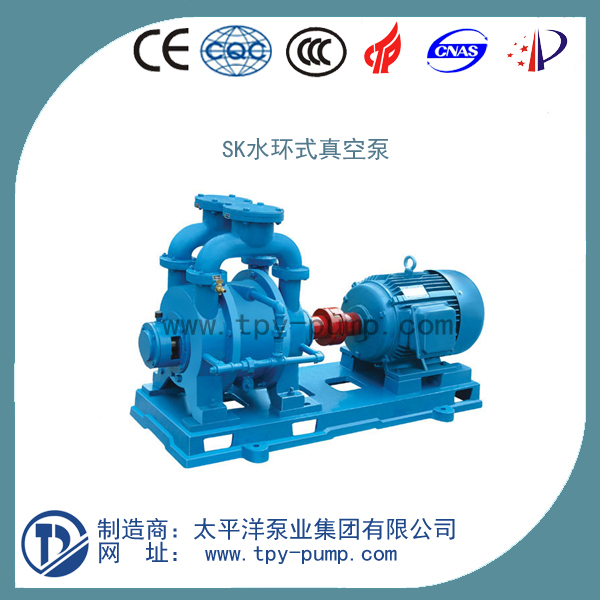

SKA水環式真空泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
SKA型水環式真空泵產品說明：
SKA型水環式真空泵適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力最大至0.26mbar（絕壓）。
SKA型水環真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。
SKA型水環式真空泵結構及特點：
機泵同軸式直聯設計，節省空間，易于安裝；
采用機械密封作為標準配置，消除了泄露，維護簡便；
運行平穩，噪音可低至62分貝；
統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用；
獨特的柔性排氣口設計，不會產生過壓縮，確保-TSKA在其性能范圍內效率最佳。
SKA型水環式真空泵結構圖及工作原理：
SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵就連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。
當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求。
SKA型水環式真空泵主要應用領域：
|
SKA型水環式真空泵的主要應用領域 |
|||
|
真空過濾 |
（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠） |
蒸汽回收 |
（蒸餾器，裝卸站） |
|
水泵引水 |
（自來水廠） |
||
|
冷凝器水箱補水 |
（電站） |
||
|
真空蒸餾 |
（牛奶廠，食品廠，化工廠，紙漿廠） |
烘干 |
（化工、醫藥制造業） |
|
真空消毒 |
（醫院，醫務室，實驗室） |
木材處理/干燥 |
|
|
擠出成型 |
（塑料行業） |
醫藥/實驗室真空 |
|
|
成型 |
（塑料，聚乙烯，橡膠，輪胎等制造業） |
溶劑回收 |
|
|
浸漬 |
（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等） |
土壤凈化 |
|
|
真空包裝 |
|||
|
液體脫氣 |
（食品加工，水軟化，瓶裝廠） |
萃取 |
|
|
壓縮空氣再生 |
（紙漿，鋼鐵，汽車，玻璃，化工） |
制革 |
|
|
食品加工 |
（食品加工廠，牛奶廠） |
罐裝 |
|
性能參數
SKA型水環式真空泵性能參數：
|
曲線編號 |
型號 |
最大氣量(m3/min) |
極限真空(MPa) |
電機功率 |
泵轉速(R.P.m) |
工作液流量(L/min) |
噪音 |
重量 |
|
60V |
SKA20.60 |
0.45 |
0.097 |
0.81 |
2880 |
2 |
62 |
37 |
|
61V |
SKA20.61 |
0.86 |
0.097 |
1.45 |
2880 |
2 |
65 |
41 |
|
70V |
SKA20.70 |
1.33 |
0.097 |
2.35 |
2850 |
2.5 |
66 |
66 |
|
71V |
SKA20.71 |
1.83 |
0.097 |
3.85 |
2860 |
4.2 |
72 |
85 |
|
110V |
SKA5110 |
2.75 |
0.097 |
4 |
1450 |
6.7 |
63 |
120 |
|
111V |
SKA5111 |
3.83 |
0.097 |
5.5 |
1450 |
8.3 |
68 |
150 |
|
121V |
SKA5121 |
4.66 |
0.097 |
7.5 |
1450 |
10 |
69 |
210 |
|
131V |
SKA5131 |
6.66 |
0.097 |
11 |
1430 |
15 |
73 |
280 |
|
161V |
SKA5161 |
8.33 |
0.097 |
15 |
970 |
20 |
74 |
390 |
|
110V |
SKA6110 |
2.75 |
0.097 |
4 |
1450 |
6.7 |
63 |
|
|
111V |
SKA6111 |
3.83 |
0.097 |
5.5 |
1450 |
8.3 |
68 |
|
|
121V |
SKA6121 |
4.66 |
0.097 |
7.5 |
1450 |
10 |
69 |
|
|
131V |
SKA6131 |
6.66 |
0.097 |
11 |
1430 |
15 |
73 |
|
|
161V |
SKA6161 |
8.33 |
0.097 |
15 |
970 |
20 |
74 |
|
1、表中所列數據在下列技術條件下測出：
① 大氣壓力101325Pa（1013mbar）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
