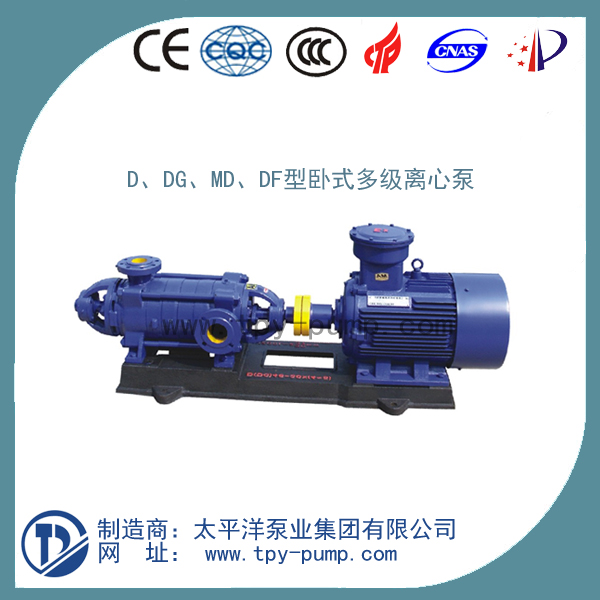

DG型臥式鍋爐給水泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
DG型臥式多級離心泵概述：
本型泵系單吸、多級、節段式離心清水泵。適用于礦山、工廠及城市給水、排水用，供輸送不含固體顆粒及磨料，不含懸浮物的清水或物理化學性質類似于清水的其它液體。被輸送液體溫度為0℃～80℃。允許進口壓力為0.6MPa。
輸送液體的物理化學性質有特殊要求時，亦可以根據用戶特殊要求改變泵的材質，使泵與所輸送液體物理化學性質相適用。
DG型臥式多級離心泵應用范圍：
根據用途不同、D系列可分為
D:適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的液體，被輸送介質的溫度為0~+80℃，泵吸入口為水平，吐出口垂直向上。
DM:適用于輸送含少量固體顆粒、物理化學性質類似于清水的液體，被輸送介質的溫度為0~+80℃，泵吸入口為水平、吐出口垂直向上。
DG:適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的物體，被輸送介質的溫度為-20℃~150℃，泵的吸入口、吐出口均垂直向上。
DY:適用于輸送不含固體顆粒的石油產品或類似于水的其他液體，被輸送介質的溫度為-20℃~+400℃，泵的吸入口、吐出口均垂直向上。
DF:適用于輸送不含固體顆粒的腐蝕性液體，被輸送介質溫度為-20℃~+150℃，泵的吸入口、吐出口均垂直向上。
以上各類型泵均可根據用戶的要求選用機械密封或軟填料密封（出廠標準均為填料密封），過流部件材料可選用鑄鐵、青銅、不銹鋼或普通碳鋼。
DG型臥式多級離心泵產品特點：
1、效率高、安裝維修方便：采用高效節能的水力模型。該系列泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
2、軸封：采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
3、整機使用壽命長：軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
DG型臥式多級離心泵使用注意事項：
1.D、DG型泵從聯軸器端看為順時針?lè)较蜣D(zhuǎn)動、檢查電機轉向是否正確，嚴防水泵反轉而使螺母松開。
2.關閉吐出管上的閥門及壓力計旋塞
3.全開進口閥門。
4.往泵內注水或真空泵引水。
5.上述過程完畢后接通電源，當轉子達到正常轉速后再逐漸打開吐出管路上的閥，并調節到所需工況。
在吐出管路上閥門關閉的情況下，泵連續工作的時間不能超過3分鐘。
6.注意水泵軸承溫度，不得超過外界溫度35℃，其期限溫度不得大于75℃。
7.填料室內正常漏水程度，以每分鐘15毫升為準，應隨時調整填料壓蓋壓緊程度。
8.在運轉過程，如發生異常的振動和噪聲時，應立即停車檢查原因。
DG型臥式多級離心泵型號意義：
D （DG） 12 - 25 × 6
D： 臥式單吸多級分段式離心泵（側邊為進水口，上邊為出水口）
DG： 臥式單吸多級分段式離心泵（進出口均為朝上）
DF: 臥式單吸多級分段式耐腐蝕離心泵（304、316、316L材質）
MD：臥式單吸多級分段式礦用離心泵 （球墨鑄鐵材質）
12： 流量（m³/h）
25: 級揚程
6 : 級數
性能參數
|
序 |
型號 |
流量 |
揚程 |
功率 |
轉速 |
必須汽蝕余量 |
|
m³/h |
m |
kw |
r/min |
m |
||
|
1 |
D/DG6-25×3 |
6.3 |
75 |
5.5 |
2950 |
2-2.5 |
|
2 |
×4 |
100 |
7.5 |
|||
|
3 |
×5 |
125 |
7.5 |
|||
|
4 |
×6 |
150 |
11 |
|||
|
5 |
×7 |
175 |
11 |
|||
|
6 |
×8 |
200 |
15 |
|||
|
7 |
×9 |
225 |
15 |
|||
|
8 |
×10 |
250 |
18.5 |
|||
|
9 |
×11 |
275 |
18.5 |
|||
|
10 |
×12 |
300 |
18.5 |
|||
|
11 |
D6-50×3 |
6.3 |
150 |
15 |
2950 |
2-2.5 |
|
12 |
×4 |
200 |
18.5 |
|||
|
13 |
×5 |
250 |
22 |
|||
|
14 |
×6 |
300 |
30 |
|||
|
15 |
×7 |
350 |
30 |
|||
|
16 |
D6-50×8 |
400 |
37 |
|||
|
17 |
×9 |
450 |
37 |
|||
|
18 |
×10 |
500 |
45 |
|||
|
19 |
×11 |
550 |
45 |
|||
|
20 |
×12 |
600 |
55 |
|||
|
21 |
D/DG12-25×3 |
12.5 |
75 |
7.5 |
2950 |
2-2.5 |
|
22 |
×4 |
100 |
11 |
|||
|
23 |
×5 |
125 |
11 |
|||
|
24 |
×6 |
150 |
15 |
|||
|
25 |
×7 |
175 |
15 |
|||
|
26 |
×8 |
200 |
18.5 |
|||
|
27 |
×9 |
225 |
18.5 |
|||
|
28 |
×10 |
250 |
22 |
|||
|
29 |
×11 |
275 |
22 |
|||
|
30 |
×12 |
300 |
30 |
|||
|
31 |
D12-50×3 |
12.5 |
150 |
18.5 |
2950 |
2-2.5 |
|
32 |
×4 |
200 |
22 |
|||
|
33 |
×5 |
250 |
30 |
|||
|
34 |
×6 |
300 |
30 |
|||
|
35 |
×7 |
350 |
37 |
|||
|
36 |
×8 |
400 |
45 |
|||
|
37 |
×9 |
450 |
45 |
|||
|
38 |
D12-50×10 |
12.5 |
500 |
55 |
2950 |
|
|
39 |
×11 |
550 |
55 |
|||
|
40 |
×12 |
600 |
75 |
|||
|
41 |
D/DG25-30×3 |
25 |
90 |
15 |
2950 |
2.2-2.6 |
|
42 |
×4 |
120 |
18.5 |
|||
|
43 |
×5 |
150 |
22 |
|||
|
44 |
×6 |
180 |
30 |
|||
|
45 |
×7 |
210 |
30 |
|||
|
46 |
×8 |
240 |
37 |
|||
|
47 |
×9 |
270 |
37 |
|||
|
48 |
×10 |
300 |
45 |
|||
|
49 |
D25-50×3 |
25 |
150 |
22 |
2950 |
2.4-2.8 |
|
50 |
×4 |
200 |
30 |
|||
|
51 |
×5 |
250 |
37 |
|||
|
52 |
×6 |
300 |
45 |
|||
|
53 |
×7 |
350 |
55 |
|||
|
54 |
×8 |
400 |
75 |
|||
|
55 |
×9 |
450 |
75 |
|||
|
56 |
×10 |
500 |
75 |
|||
|
57 |
×11 |
550 |
90 |
|||
|
58 |
×12 |
600 |
110 |
|||
|
59 |
D/DG46-30×3 |
|
90 |
22 |
2950 |
2.4-4.6 |
|
60 |
×4 |
120 |
30 |
|||
|
61 |
×5 |
150 |
37 |
|||
|
62 |
×6 |
180 |
37 |
|||
|
63 |
×7 |
210 |
45 |
|||
|
64 |
×8 |
240 |
55 |
|||
|
65 |
×9 |
270 |
55 |
|||
|
66 |
×10 |
300 |
75 |
|||
|
67 |
D46-50×3 |
46 |
150 |
37 |
2950 |
2.5-3.2 |
|
68 |
×4 |
200 |
45 |
|||
|
69 |
×5 |
250 |
55 |
|||
|
70 |
×6 |
300 |
75 |
|||
|
71 |
×7 |
350 |
90 |
|||
|
72 |
×8 |
400 |
90 |
|||
|
73 |
×9 |
450 |
110 |
|||
|
74 |
×10 |
500 |
110 |
|||
|
75 |
D46-50×11 |
46 |
550 |
132 |
2950 |
|
|
76 |
×12 |
600 |
132 |
|||
|
77 |
D85-45×3 |
85 |
135 |
55 |
2950 |
3.2-5.2 |
|
78 |
×4 |
180 |
75 |
|||
|
79 |
×5 |
225 |
90 |
|||
|
80 |
×6 |
270 |
110 |
|||
|
81 |
×7 |
315 |
132 |
|||
|
82 |
×8 |
360 |
132 |
|||
|
83 |
×9 |
405 |
160 |
|||
|
84 |
D85-67×3 |
85 |
201 |
90 |
2950 |
3.3-4.4 |
|
85 |
×4 |
268 |
110 |
|||
|
86 |
×5 |
335 |
132 |
|||
|
87 |
×6 |
402 |
160 |
|||
|
88 |
×7 |
469 |
185 |
|||
|
89 |
×8 |
536 |
220 |
|||
|
90 |
×9 |
603 |
250 |
|||
|
91 |
D120-50×3 |
120 |
150 |
90 |
2950 |
3.3-4.4 |
|
92 |
×4 |
200 |
110 |
|||
|
93 |
×5 |
250 |
132 |
|||
|
94 |
×6 |
300 |
160 |
|||
|
95 |
×7 |
350 |
200 |
|||
|
96 |
×8 |
400 |
200 |
|||
|
97 |
×9 |
450 |
220 |
|||
|
98 |
D155-30×3 |
155 |
90 |
75 |
1450 |
3.3-4.4 |
|
99 |
×4 |
120 |
90 |
|||
|
100 |
×5 |
150 |
110 |
|||
|
101 |
×6 |
180 |
132 |
|||
|
102 |
×7 |
210 |
160 |
|||
|
103 |
×8 |
240 |
200 |
|||
|
104 |
×9 |
270 |
200 |
|||
|
105 |
×10 |
300 |
220 |
|||
|
106 |
D155-67×3 |
155 |
201 |
132 |
2950 |
3.2-6.6 |
|
107 |
×4 |
268 |
185 |
|||
|
108 |
×5 |
335 |
220 |
|||
|
109 |
×6 |
402 |
280 |
|||
|
110 |
×7 |
469 |
315 |
|||
|
111 |
×8 |
536 |
355 |
|||
|
112 |
×9 |
603 |
450 |
|||
|
113 |
D280-43×3 |
280 |
129 |
160 |
1450 |
2.5-5.2 |
|
114 |
×4 |
172 |
200 |
|||
|
115 |
×5 |
215 |
250 |
|||
|
116 |
×6 |
258 |
315 |
|||
|
117 |
×7 |
301 |
355 |
|||
|
118 |
×8 |
344 |
450 |
|||
|
119 |
×9 |
387 |
450 |
|||
|
120 |
D280-65×3 |
280 |
195 |
280 |
1450 |
2.8-5.0 |
|
121 |
×4 |
260 |
355 |
|||
|
122 |
×5 |
325 |
450 |
|||
|
123 |
×6 |
390 |
500 |
|||
|
124 |
×7 |
455 |
630 |
|||
|
125 |
×8 |
520 |
710 |
|||
|
126 |
×9 |
585 |
800 |
|||
|
127 |
×10 |
650 |
900 |
|||
|
128 |
D360-40×3 |
360 |
120 |
185 |
1450 |
2.8-5.0 |
|
129 |
×4 |
160 |
250 |
|||
|
130 |
×5 |
200 |
315 |
|||
|
131 |
×6 |
240 |
400 |
|||
|
132 |
×7 |
280 |
450 |
|||
|
133 |
×8 |
320 |
500 |
|||
|
134 |
×9 |
360 |
560 |
|||
|
135 |
D450-60×3 |
450 |
180 |
355 |
1450 |
3.8-6.0 |
|
136 |
×4 |
240 |
500 |
|||
|
137 |
×5 |
300 |
630 |
|||
|
138 |
×6 |
360 |
710 |
|||
|
139 |
×7 |
420 |
800 |
|||
|
140 |
×8 |
480 |
900 |
|||
|
141 |
×9 |
540 |
1000 |
|||
|
142 |
×10 |
600 |
1120 |

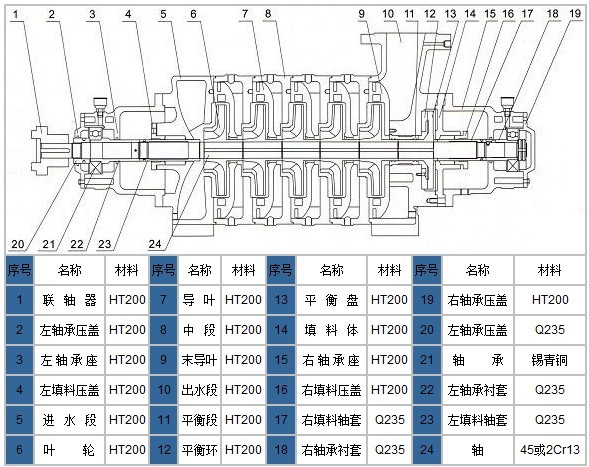

產品結構
D型臥式多級離心泵故障原因及分析排除:
|
故障 |
原因 |
解決方案 |
|
泵不吸水，壓力表及真空表指針劇烈跳動 |
灌注引水不夠，管路或儀表聯接處漏氣 |
再灌足引水； 檢查儀表接頭及封口； 擰緊或修好漏氣處； |
|
水泵不吸水，真空表表示高度真空 |
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高 |
校正并清洗底閥； 清洗或更換吸水管； 降低吸水高度； |
|
壓力表有壓力，但仍不出水 |
出水管阻力太大，旋轉方向不對，葉輪流道堵塞或損壞，泵轉速不足 |
檢查或縮短出水管道； 清除葉輪內的污物或更換葉輪； 檢查電機，增加泵轉速 |
|
流量低于設計要求
|
水泵堵塞，密封環磨損過多，轉速不足 |
檢查流道是否暢通，清洗泵管道； 更換密封環； 增加泵轉速 |
|
泵消耗功率過大，平衡水中斷，平衡室發熱，電機功率增加 |
填料壓得太緊并發熱； 泵的轉子與定子磨損，葉輪磨損； 平衡盤與平衡環磨損； 泵流量增大 |
調整填料壓蓋松緊程度； 檢查泵軸是否歪曲； 檢查磨擦部位，更換葉輪； 拆卸平衡盤進行檢修或更換降低流量 |
|
泵內聲音反常，泵不出水
|
吸水管阻力過大； 閘閥開得太大，在吸入處有空氣滲入，產生氣蝕； 輸送的液體溫度過高； 轉子不平衡，軸彎曲或泵軸與電機軸不同心； 基礎薄弱 |
檢查吸入管和底閥； 關小閘閥減少流量； 降低安裝高度，簡化進水管路減少管路損失； 堵塞漏氣處； 降低水溫； 緊固零件松脫處； 車削葉輪不平衡重量；調整機組同心度； 加固基礎 |
|
水泵振動，軸承過熱 |
電機與泵不同心，軸承缺油或磨損 |
調整電機軸與泵軸的同軸度，加油或更換軸承 |
