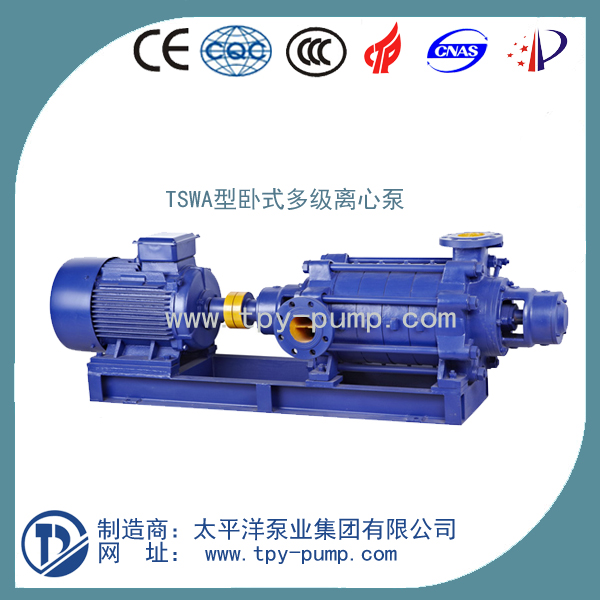

TSWA臥式多級離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
TSWA型臥式多級離心泵性能及優點:
TSWA型臥式多級離心泵效率高，能耗低，噪音低，振動小，結構合理，壽命長。TSWA型系列多級離心泵系臥式、單級多級、分段式結構，是最新開發生產的節能系列產品，其性能參數及技術指標均有較大的提高，具有效率高，運行噪聲低，抗氣蝕性能好，結構合理，使用壽命長等顯著優點。
1、泵結構緊湊、布置合理、外形美觀。
2、進、出口徑相同，便于管路連接。
3、泵運行平穩、噪聲低、壽命長。
4、密封可靠、無漏泄。
5、流量和揚程可根據需要增減泵級數并結合切割葉輪外徑予以滿足。
TSWA型臥式多級離心泵應用范圍:
高層建筑生活用水，高層建筑消防用水，工廠、礦山給排水遠距離輸水，工藝循環增壓，空調系統。
TSWA型臥式多級離心泵技術參數:
流量：15-200m3/h
揚程：15-300m
轉速：1450r/min
口徑：Φ50-Φ150
溫度范圍：0~+80℃
工作壓力：≤3.0Mpa
TSWA型臥式多級離心泵型號意義:
100TSWA*5
100-泵進入口直徑
T-透平式
S-單級葉輪
W-輸送溫度低于80℃的清水或類似于水的液體
A-新一代產品
5-泵級數
性能參數
|
型號 |
級數 |
流量Q |
揚程H（m） |
電機功率 |
吸程Hs(m） |
|
|
（m3/h) |
(L/s） |
|||||
|
50TSWA |
2 |
18 |
5 |
18.4 |
2.2 |
7.2 |
|
3 |
18 |
5 |
26.6 |
3 |
7.2 |
|
|
4 |
18 |
5 |
36.8 |
4 |
7.2 |
|
|
5 |
18 |
5 |
46 |
5.5 |
7.2 |
|
|
6 |
18 |
5 |
55.2 |
5.5 |
7.2 |
|
|
7 |
18 |
5 |
64.4 |
7.5 |
7.2 |
|
|
8 |
18 |
5 |
73.6 |
7.5 |
7.2 |
|
|
9 |
18 |
5 |
82.8 |
7.5 |
7.2 |
|
|
75TSWA |
2 |
36 |
10 |
23 |
5.5 |
7.2 |
|
3 |
36 |
10 |
34.5 |
7.5 |
7.2 |
|
|
4 |
36 |
10 |
46 |
11 |
7.2 |
|
|
5 |
36 |
10 |
57.5 |
11 |
7.2 |
|
|
6 |
36 |
10 |
69 |
15 |
7.2 |
|
|
7 |
36 |
10 |
80.5 |
15 |
7.2 |
|
|
8 |
36 |
10 |
92 |
18.5 |
7.2 |
|
|
9 |
36 |
10 |
103.5 |
18.5 |
7.2 |
|
|
100TSWA |
2 |
69 |
19.2 |
31.2 |
11 |
7 |
|
3 |
69 |
19.2 |
46.8 |
15 |
7 |
|
|
4 |
69 |
19.2 |
62.4 |
20 |
7 |
|
|
5 |
69 |
19.2 |
78 |
30 |
7 |
|
|
6 |
69 |
19.2 |
93.6 |
30 |
7 |
|
|
7 |
69 |
19.2 |
109.2 |
37 |
7 |
|
|
8 |
69 |
19.2 |
124.8 |
45 |
7 |
|
|
9 |
69 |
19.2 |
140.4 |
45 |
7 |
|
|
125TSWA |
2 |
90 |
25 |
43.2 |
22 |
7.7 |
|
3 |
90 |
25 |
64.8 |
30 |
7.7 |
|
|
4 |
90 |
25 |
86.4 |
45 |
7.7 |
|
|
5 |
90 |
25 |
108 |
55 |
7.7 |
|
|
6 |
90 |
25 |
129.6 |
75 |
7.7 |
|
|
7 |
90 |
25 |
151.2 |
75 |
7.7 |
|
|
8 |
90 |
25 |
172.8 |
90 |
7.7 |
|
|
9 |
90 |
25 |
194.4 |
90 |
7.7 |
|
|
150TSWA |
2 |
155 |
43 |
60 |
45 |
7.5 |
|
3 |
155 |
43 |
90 |
75 |
7.5 |
|
|
4 |
155 |
43 |
120 |
90 |
7.5 |
|
|
5 |
155 |
43 |
150 |
110 |
7.5 |
|
|
6 |
155 |
43 |
180 |
132 |
7.5 |
|
|
7 |
155 |
43 |
210 |
155 |
7.5 |
|
|
8 |
155 |
43 |
240 |
180 |
7.5 |
|
|
9 |
155 |
43 |
270 |
180 |
7.5 |
|

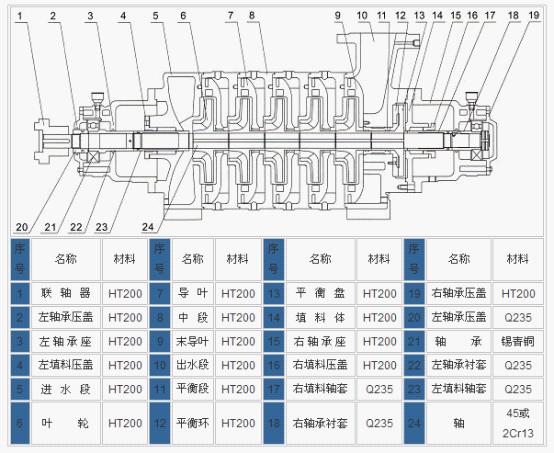

產品結構
TSWA型臥式多級清水泵故障與排除：
|
故 障 |
原 因 |
解 決 方 式 |
|
水泵不出水，真空表表示高度真空。 |
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。 |
檢查底閥，更換水管，降低吸水高度。 |
|
泵不吸水，壓力表指針劇烈擺動。 |
灌注引水不夠，管路與儀表連接處漏氣。 |
檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。 |
|
泵內聲音反常，泵不出水。 |
吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。 |
檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。 |
|
流量低于設計要求。 |
水泵堵塞，密封環磨損過多，轉速不足。 |
清洗水泵及管路，更換密封環，增加泵轉速。 |
|
泵消耗功率過大。 |
填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。 |
調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。 |
|
壓力表有壓力，但仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。 |
檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。 |
|
水泵振動，軸承過熱。 |
電機與泵不同心，軸承缺油或磨損。 |
調整電機軸與泵軸的同軸度，加油或更換軸承。 |
