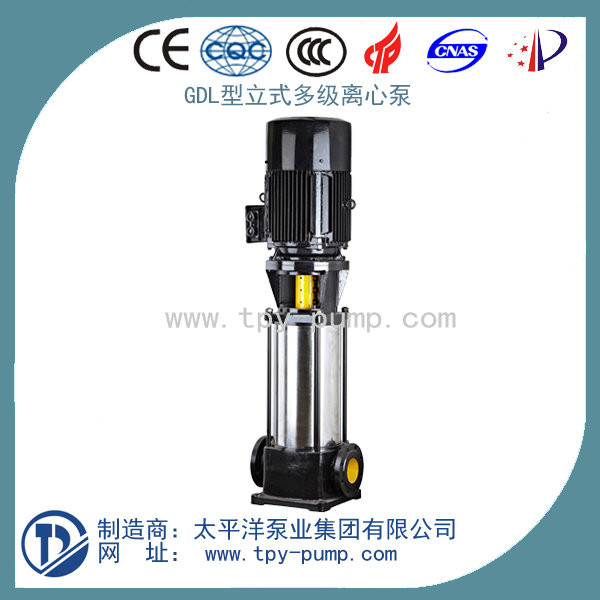

GDL立式多級離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
GDL立式多級離心泵?產品說明：
GDL立式多級離心泵其吸入、排出口分別位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。
該GDL立式多級離心泵是最新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏、使用壽命長。以水力平衡解決軸向力，因而泵運磚平穩、低噪音，按照條件優于DL型泵，可以簡便安裝于一段水平管路中間。完全能夠滿足高層建筑、深井礦等的給排水及消防設施需要，是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的最佳泵型。
GDL立式多級離心泵產品特點：
1、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便；
2、外形美觀：采用不銹鋼外套及管道式結構，外形美觀；
3、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用；
4、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點；
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
GDL立式多級離心泵產品適用場合：
本型gdl立式多級離心泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

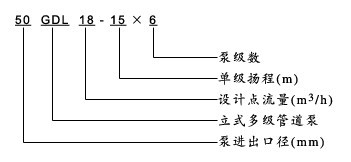

GDL立式多級離心泵型號意義：
性能參數
GDL立式多級離心泵性能參數：
|
序號 |
型號 |
級數 |
流量Q |
揚程H |
功率 |
|
|
m3/h |
L/S |
(m) |
（KW） |
|||
|
1 |
25GDL2-12 |
2 |
2 |
0.6 |
24 |
0.75 |
|
2 |
3 |
36 |
1.1 |
|||
|
3 |
4 |
48 |
1.1 |
|||
|
4 |
5 |
60 |
1.5 |
|||
|
5 |
6 |
72 |
1.5 |
|||
|
6 |
7 |
84 |
2.2 |
|||
|
7 |
8 |
96 |
2.2 |
|||
|
8 |
9 |
108 |
3 |
|||
|
9 |
10 |
120 |
3 |
|||
|
10 |
11 |
132 |
4 |
|||
|
11 |
12 |
144 |
4 |
|||
|
12 |
13 |
156 |
5.5 |
|||
|
13 |
14 |
168 |
5.5 |
|||
|
14 |
15 |
180 |
5.5 |
|||
|
15 |
25GDL4-11 |
2 |
4 |
1.2 |
22 |
1.1 |
|
16 |
3 |
33 |
1.1 |
|||
|
17 |
4 |
44 |
1.5 |
|||
|
18 |
5 |
55 |
2.2 |
|||
|
19 |
6 |
66 |
2.2 |
|||
|
20 |
7 |
77 |
3 |
|||
|
21 |
8 |
88 |
3 |
|||
|
22 |
9 |
99 |
4 |
|||
|
23 |
10 |
110 |
4 |
|||
|
24 |
11 |
121 |
5.5 |
|||
|
25 |
12 |
132 |
5.5 |
|||
|
26 |
13 |
143 |
7.5 |
|||
|
27 |
14 |
154 |
7.5 |
|||
|
28 |
15 |
165 |
7.5 |
|||
|
29 |
40GDL6-12 |
2 |
6 |
1.7 |
24 |
1.5 |
|
30 |
3 |
36 |
1.5 |
|||
|
31 |
4 |
48 |
2.2 |
|||
|
32 |
5 |
60 |
2.2 |
|||
|
33 |
6 |
72 |
3 |
|||
|
34 |
7 |
84 |
3 |
|||
|
35 |
8 |
96 |
4 |
|||
|
36 |
9 |
108 |
4 |
|||
|
37 |
10 |
120 |
5.5 |
|||
|
38 |
11 |
132 |
5.5 |
|||
|
39 |
12 |
144 |
7.5 |
|||
|
40 |
13 |
156 |
7.5 |
|||
|
41 |
14 |
168 |
11 |
|||
|
42 |
15 |
180 |
11 |
|||
|
43 |
50GDL12-15 |
2 |
12 |
3.4 |
30 |
2.2 |
|
44 |
3 |
45 |
3 |
|||
|
45 |
4 |
60 |
4 |
|||
|
46 |
5 |
75 |
5.5 |
|||
|
47 |
6 |
90 |
5.5 |
|||
|
48 |
7 |
105 |
7.5 |
|||
|
49 |
8 |
120 |
7.5 |
|||
|
50 |
9 |
135 |
11 |
|||
|
51 |
10 |
150 |
11 |
|||
|
52 |
50GDL18-15 |
2 |
18 |
5.0 |
30 |
3 |
|
53 |
3 |
45 |
4 |
|||
|
54 |
4 |
60 |
5.5 |
|||
|
55 |
5 |
75 |
7.5 |
|||
|
56 |
6 |
90 |
7.5 |
|||
|
57 |
7 |
105 |
11 |
|||
|
58 |
8 |
120 |
11 |
|||
|
59 |
9 |
135 |
15 |
|||
|
60 |
10 |
150 |
15 |
|||
|
61 |
65GDL24-12 |
2 |
24 |
6.6 |
24 |
3 |
|
62 |
3 |
36 |
4 |
|||
|
63 |
4 |
48 |
5.5 |
|||
|
64 |
5 |
60 |
7.5 |
|||
|
65 |
6 |
72 |
7.5 |
|||
|
66 |
7 |
84 |
11 |
|||
|
67 |
8 |
96 |
11 |
|||
|
68 |
9 |
108 |
15 |
|||
|
69 |
10 |
120 |
15 |
|||
|
70 |
11 |
132 |
18.5 |
|||
|
71 |
12 |
144 |
18.5 |
|||
|
72 |
80GDL36-12 |
2 |
36 |
10.0 |
24 |
4 |
|
73 |
3 |
36 |
5.5 |
|||
|
74 |
4 |
48 |
7.5 |
|||
|
75 |
5 |
60 |
11 |
|||
|
76 |
6 |
72 |
11 |
|||
|
77 |
7 |
84 |
15 |
|||
|
78 |
8 |
96 |
15 |
|||
|
79 |
9 |
108 |
18.5 |
|||
|
80 |
10 |
120 |
18.5 |
|||
|
81 |
80GDL54-14 |
2 |
54 |
15.0 |
28 |
7.5 |
|
82 |
3 |
42 |
11 |
|||
|
83 |
4 |
56 |
15 |
|||
|
84 |
5 |
70 |
18.5 |
|||
|
85 |
6 |
84 |
18.5 |
|||
|
86 |
7 |
98 |
22 |
|||
|
87 |
8 |
112 |
30 |
|||
|
88 |
9 |
126 |
30 |
|||
|
89 |
10 |
140 |
37 |
|||
|
90 |
100GDL72-14 |
2 |
72 |
20.0 |
28 |
11 |
|
91 |
3 |
42 |
15 |
|||
|
92 |
4 |
56 |
18.5 |
|||
|
93 |
5 |
70 |
22 |
|||
|
94 |
6 |
84 |
30 |
|||
|
95 |
7 |
98 |
30 |
|||
|
96 |
8 |
112 |
37 |
|||
|
97 |
9 |
126 |
37 |
|||
|
98 |
10 |
140 |
45 |
|||
|
99 |
125GDL100-20 |
2 |
100 |
27.8 |
40 |
18.5 |
|
100 |
3 |
60 |
30 |
|||
|
101 |
4 |
80 |
37 |
|||
|
102 |
5 |
100 |
45 |
|||
|
103 |
6 |
120 |
55 |
|||
|
104 |
7 |
140 |
75 |
|||
|
105 |
8 |
160 |
75 |
|||
|
106 |
9 |
180 |
75 |
|||
|
107 |
10 |
200 |
90 |
|||
|
108 |
150GDL160-20 |
2 |
160 |
44.4 |
40 |
30 |
|
109 |
3 |
60 |
37 |
|||
|
110 |
4 |
80 |
55 |
|||
|
111 |
5 |
100 |
75 |
|||
|
112 |
6 |
120 |
75 |
|||
|
113 |
7 |
140 |
90 |
|||
|
114 |
8 |
160 |
110 |
|||
|
115 |
9 |
180 |
110 |
|||
|
116 |
10 |
200 |
132 |
|||
備注：水泵均為機械密封型，電機均為二級

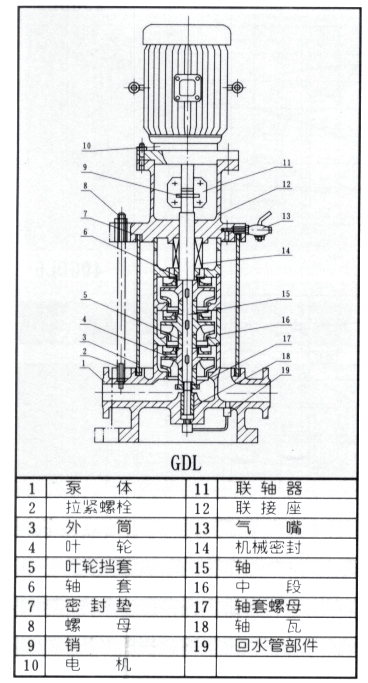

產品結構
