隔膜氣壓罐
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
|
隔膜氣壓罐 |
|
|
產品分類： |
|
|
口徑：Φ400-Φ2600（mm） |
|
|
流量：1 |
|
|
揚程：1 |
|
|
適用介質：清水 |
|
產品介紹 |
|
|
|

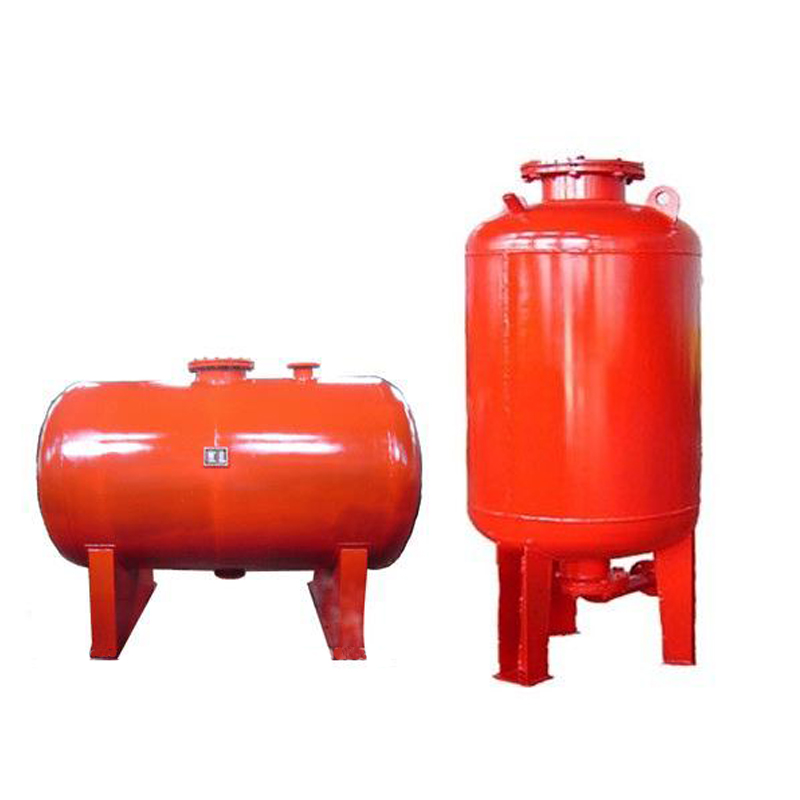

隔膜氣壓罐 立式隔膜氣壓罐 臥式隔膜氣壓罐 穩壓罐 定壓罐
一、隔膜氣壓罐概述
XQG立式隔膜氣壓罐是由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。
XQG立式隔膜氣壓罐主要由氣門蓋、充氣口、氣囊、碳鋼罐體、法蘭盤組成，當其連接到水系統上時，主要起一個蓄能器的作用，當系統水壓力大于膨脹罐碳鋼罐體于氣囊之間的氮氣壓力時，系統水會在系統壓力的作用下擠入膨脹罐氣囊內，這樣一是會壓縮罐體于氣囊之間的氮氣，使其體積減小，壓力增大；二是會增加系統整個水的容納空間，使系統壓力減小，直到系統水的壓力和罐體于氣囊之間的氮氣壓力達到新的平衡才停止進水。當系統水壓力小于膨脹罐內氣體壓力時，氣囊內的水會在罐體于氣囊之間的氮氣的壓力作用下擠出，補回到系統，系統水容積減小壓力上升，罐體于氣囊之間的氮氣體積增大壓力下降，直到兩者達到新的平衡，水停止從氣囊擠壓回系統，壓力罐起到調節系統壓力波動的作用。結構圖如下：罐體于氣囊之間是出廠時預充的氮氣，罐體外面為烤漆層，進出水口直接用三通或金屬軟管連接到系統，排氣閥接口可及時排出系統和氣囊內的水溢出的空氣，也可用閘閥直接關死，以免水從頂部溢出，防塵帽下面是充/放氣口，可補充氮氣或放掉一部分氣體。
二、隔膜氣壓罐應用范圍
XQG立式隔膜氣壓罐被廣泛應用于中央空調、鍋爐、熱水器、變頻、恒壓供水設備中，起緩沖系統壓力波動，消除水錘起到穩壓卸荷的作用，在系統內水壓輕微變化時，氣壓罐氣囊的自動氣壓收縮會對水壓的變化有一定緩沖作用，能保證系統的水壓穩定，是一些系統不可或缺的配件之一。
三、 隔膜氣壓罐產品特點
1、一次充氣可保持長期使用，用戶不需另外設置充氣設備；
2、罐體為密閉裝置，氣水不相接觸，能充分保證水質不受外界污染；
3、占地面積小、投資省、安裝快、操作管理和維修方便；
4、省去建筑屋頂上生活及消防用的高位水箱，有利于結構抗震和建筑物美觀；
5、能減弱水量噪音、氣蝕、管道阻力和水錘影響，避免了水表空轉計量不準的現象出現；
6、靈活機動，安裝位置不受高度限制，易于改建、擴建、遷移；
7、自動控制使用方便、運行可靠；
8、能確保用水點和消火栓所需的供水壓力，供水安全可靠。
9、罐內部隔膜結構保證了水不與罐壁接觸，因此罐壁內部無銹蝕，外部無凝露現象，使用壽命大大延長。
10、橡膠隔膜可舒張 20 萬次以上，充氣后可長期使用。
11、可以有效的平緩水系統中的壓力波動，減少水泵的起停頻率。
12、隔膜為食品級天然橡膠隔膜可以應用在飲用水系統中 |
性能參數
|
序號 |
規格型號 |
容積
|
壓力等級 |
|
|
1 |
XQG400 |
0.11 |
0.6 |
|
|
2 |
XQG400 |
1.0 |
|
|
|
3 |
XQG400 |
1.6 |
|
|
|
4 |
XQG600 |
0.32 |
0.6 |
|
|
5 |
XQG600 |
1.0 |
|
|
|
6 |
XQG600 |
1.6 |
|
|
|
7 |
XQG800 |
0.76 |
0.6 |
|
|
8 |
XQG800 |
1.0 |
|
|
|
9 |
XQG800 |
1.6 |
|
|
|
10 |
XQG1000 |
1.41 |
0.6 |
|
|
11 |
XQG1000 |
1.0 |
|
|
|
12 |
XQG1000 |
1.6 |
|
|
|
13 |
XQG1200 |
2.37 |
0.6 |
|
|
14 |
XQG1200 |
1.0 |
|
|
|
15 |
XQG1200 |
1.6 |
|
產品結構
