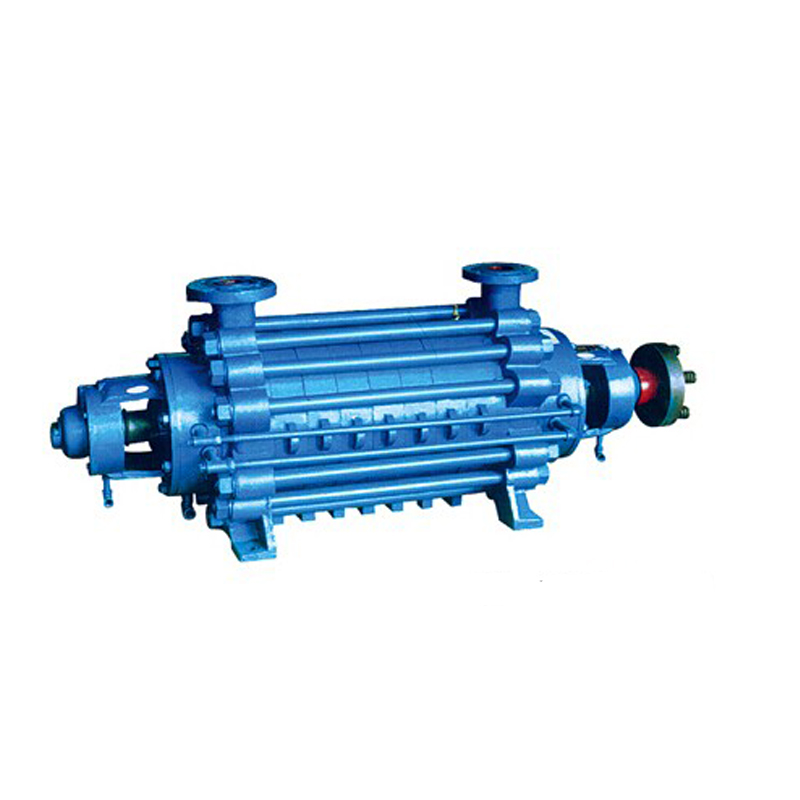

GC型鍋爐給水離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
GC鍋爐給水離心泵產品概述：
GC型鍋爐給水泵為臥式單吸多級分段式離心泵，主要用于鍋爐給水，所以又名鍋爐給水泵。該系列鍋爐給水泵適于輸送溫度低于110°C的清水或物理化學性質類似于水的無腐蝕性的其他液體，廣泛用于工礦企事業單位的鍋爐給水和城市生活供水。
GC鍋爐給水離心泵產品特點：
GC型水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有念頭即將使用水泵的流量減少,揚程降低,效率差,幫在檢修后裝配時務必注意,若有偏差必須調整。
GC型水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。
進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針?lè)较蛐D(zhuǎn)。
密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
軸承是用單列向心球軸承，采用鈣基黃油潤滑。
填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
GC鍋爐給水離心泵適用范圍：
GC鍋爐給水離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。
GC鍋爐給水離心泵型號意義：
2.5 GC 6×5
2.5 – 吸入口直徑(吋)
GC – 分段式鍋爐給水泵
6 – 縮小為1/10泵的比轉數
5 – 葉輪級數
性能參數
|
序號 |
型號 |
級數 |
流量 |
揚程 |
功率 |
轉速 |
|
|
m3/h |
L/S |
||||||
|
1 |
1.5GC-5 |
2 |
6 |
1.67 |
46 |
3 |
2900 |
|
2 |
3 |
69 |
4 |
||||
|
3 |
4 |
92 |
5.5 |
||||
|
4 |
5 |
115 |
7.5 |
||||
|
5 |
6 |
138 |
7.5 |
||||
|
6 |
7 |
161 |
7.5 |
||||
|
7 |
8 |
184 |
11 |
||||
|
8 |
9 |
207 |
15 |
||||
|
9 |
2GC-5 |
2 |
10 |
2.78 |
64 |
7.5 |
2900 |
|
10 |
3 |
96 |
11 |
||||
|
11 |
4 |
128 |
15 |
||||
|
12 |
5 |
160 |
15 |
||||
|
13 |
6 |
192 |
18.5 |
||||
|
14 |
7 |
224 |
22 |
||||
|
15 |
8 |
256 |
30 |
||||
|
16 |
9 |
288 |
30 |
||||
|
17 |
2.5GC-6 |
2 |
20 |
5.56 |
54 |
7.5 |
2900 |
|
18 |
3 |
81 |
11 |
||||
|
19 |
4 |
108 |
15 |
||||
|
20 |
5 |
135 |
18.5 |
||||
|
21 |
6 |
162 |
22 |
||||
|
22 |
7 |
189 |
30 |
||||
|
23 |
8 |
216 |
30 |
||||
|
24 |
9 |
248 |
37 |
||||

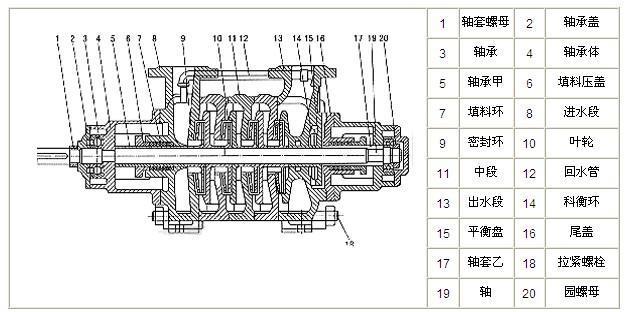

產品結構
GC鍋爐給水離心泵故障分析及排除方法：
|
故障 |
原因 |
解決方案 |
|
泵不吸水，壓力表及真空表指針劇烈跳動 |
灌注引水不夠，管路或儀表聯接處漏氣 |
再灌足引水； 檢查儀表接頭及封口； 擰緊或修好漏氣處； |
|
水泵不吸水，真空表表示高度真空 |
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高 |
校正并清洗底閥； 清洗或更換吸水管； 降低吸水高度； |
|
壓力表有壓力，但仍不出水 |
出水管阻力太大，旋轉方向不對，葉輪流道堵塞或損壞，泵轉速不足 |
檢查或縮短出水管道； 清除葉輪內的污物或更換葉輪； 檢查電機，增加泵轉速 |
|
流量低于設計要求
|
水泵堵塞，密封環磨損過多，轉速不足 |
檢查流道是否暢通，清洗泵管道； 更換密封環； 增加泵轉速 |
|
泵消耗功率過大，平衡水中斷，平衡室發熱，電機功率增加 |
填料壓得太緊并發熱； 泵的轉子與定子磨損，葉輪磨損； 平衡盤與平衡環磨損； 泵流量增大 |
調整填料壓蓋松緊程度； 檢查泵軸是否歪曲； 檢查磨擦部位，更換葉輪； 拆卸平衡盤進行檢修或更換降低流量 |
|
泵內聲音反常，泵不出水
|
吸水管阻力過大； 閘閥開得太大，在吸入處有空氣滲入，產生氣蝕； 輸送的液體溫度過高； 轉子不平衡，軸彎曲或泵軸與電機軸不同心； 基礎薄弱 |
檢查吸入管和底閥； 關小閘閥減少流量； 降低安裝高度，簡化進水管路減少管路損失； 堵塞漏氣處； 降低水溫； 緊固零件松脫處； 車削葉輪不平衡重量；調整機組同心度； 加固基礎 |
|
水泵振動，軸承過熱 |
電機與泵不同心，軸承缺油或磨損 |
調整電機軸與泵軸的同軸度，加油或更換軸承 |
