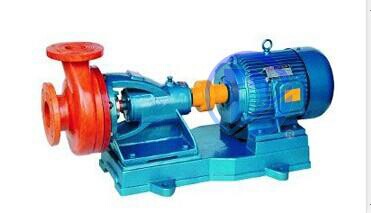

FS型耐腐蝕玻璃鋼離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
FS型耐腐蝕玻璃鋼離心泵產品簡介：
FS型臥式玻璃鋼離心泵，是本公司近幾年來研制開發的新產品，結構設計先進合理，標準化程度高，零件通用性，互換性強，折卸檢修十分方便。接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。注:(FS玻璃鋼離心泵不可以使用于堿性的介質)
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。
泵的傳動和旋轉方向：泵通過爪型彈性聯軸器，由電動機直接驅動，從電動機端看泵為順時針?lè)较蛐D(zhuǎn)。
FS型耐腐蝕玻璃鋼離心泵選材依據：
普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽*中腐蝕嚴重，都不適用。FS型玻璃鋼離心泵大多塑料對鹽*都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽*，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性*(鹽*、稀**、磷*等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性*（**、鉻*等）的腐蝕。
FS型耐腐蝕玻璃鋼離心泵使用范圍：
FS型玻璃鋼離心泵的主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性*（鹽*、稀**、甲*、醋*、丁*）等腐蝕介質必不可少的理想設備。
FS玻璃鋼離心泵是根據IS型離心泵的特點和技術要求，采用了新型的聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，F(xiàn)S玻璃鋼離心泵具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。FS型FS玻璃鋼離心泵接觸液體的過流部件均采用軸封，有普通型和耐顆粒型機封二種（液下泵不用機械密封）結構合理，消耗功率少。

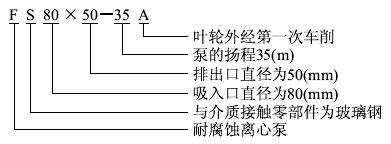

FS型耐腐蝕玻璃鋼離心泵型號意義:
性能參數
|
型號 |
流量Q |
揚程H |
轉速n |
電機功率N |
|
|
m3/h |
L/s |
||||
|
FS25×25-15 |
2.8 |
0.78 |
16 |
2900 |
0.75 |
|
FS40×32-20 |
4.4 |
1.22 |
21 |
2900 |
2.2 |
|
FS40×32-32 |
4.4 |
1.22 |
33 |
2900 |
3 |
|
FS50×40-16 |
4.36 |
1.20 |
16 |
2900 |
2.2 |
|
FS50×40-20 |
8.8 |
2.44 |
21.5 |
2900 |
3 |
|
FS50×32-35 |
8.8 |
2.44 |
35 |
2900 |
4/5.5 |
|
FS65×50-20 |
17.5 |
4.86 |
21.5 |
2900 |
3/4 |
|
FS65×50-25 |
25 |
7 |
26 |
2900 |
4/5.5 |
|
FS65×50-32 |
17.5 |
4.86 |
34.4 |
2900 |
5.5/7.5 |
|
FS80×65-35 |
30 |
8.3 |
35 |
2900 |
7.5/11 |
|
FS80×65-35A |
25 |
7 |
26 |
2900 |
5.5/7.5 |
|
FS80×65-30 |
30 |
8.3 |
30 |
2900 |
7.5 |
|
FS100×80-35 |
56 |
15.5 |
35 |
2900 |
15/22 |
|
FS100×80-50 |
70 |
19.4 |
54 |
2900 |
22/30 |

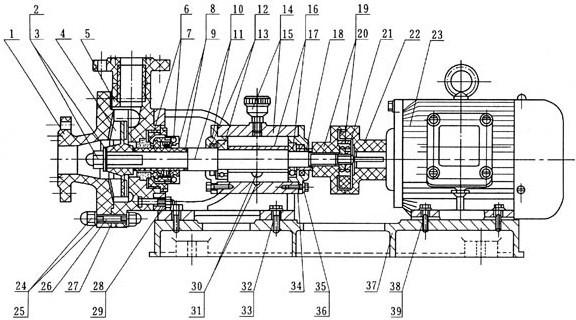

產品結構
FS型耐腐蝕玻璃鋼離心泵明細表:
|
序號 |
名稱 |
數量 |
材料 |
序號 |
名稱 |
數量 |
材料 |
序號 |
名稱 |
數量 |
材料 |
|
1 |
泵殼端蓋 |
1 |
玻璃鋼 |
14 |
B-25油杯 |
1 |
組合件 |
27 |
泵體墊片 |
1 |
氟橡膠 |
|
2 |
葉輪并帽 |
1 |
模壓玻璃鋼 |
15 |
機架 |
1 |
HT20-40 |
28 |
六角螺母 |
4 |
A3 |
|
3 |
防腐墊片 |
1 |
聚四氟乙稀 |
16 |
泵軸壓套 |
1 |
20號鋼 |
29 |
墊圈 |
4 |
A3 |
|
4 |
葉輪 |
1 |
玻璃鋼 |
17 |
后滾動軸承 |
1 |
組合件 |
30 |
六角螺母 |
1 |
A3 |
|
5 |
泵體 |
1 |
玻璃鋼 |
18 |
軸承壓圈 |
1 |
HT20-40 |
31 |
油標 |
1 |
有機玻璃 |
|
6 |
壓緊螺套 |
1 |
玻璃鋼 |
19 |
泵聯軸節 |
1 |
玻璃鋼 |
32 |
六家螺栓 |
4 |
A3 |
|
7 |
WB2型機械密封 |
1 |
組合件 |
20 |
彈性塊 |
1 |
橡膠 |
33 |
墊圈 |
4 |
A3 |
|
8 |
軸套 |
1 |
玻璃鋼 |
21 |
圓螺母 |
1 |
45號鋼 |
34 |
后軸承蓋 |
1 |
HT20-40 |
|
9 |
防腐墊片 |
3 |
聚四氟乙稀 |
22 |
電機聯軸節 |
2 |
玻璃鋼 |
35 |
六家螺栓 |
8 |
35號鋼 |
|
10 |
泵軸 |
1 |
45號鋼 |
23 |
電動機 |
1 |
結合部 |
36 |
墊圈 |
8 |
A3 |
|
11 |
前軸承封蓋 |
1 |
HT20-40 |
24 |
防腐螺母 |
16 |
模壓玻璃鋼 |
37 |
底座 |
1 |
HT20-40 |
|
12 |
SG油封蓋 |
2 |
耐油橡膠 |
25 |
防腐墊片 |
16 |
聚四氟乙稀 |
38 |
六家螺栓 |
4 |
A3 |
|
13 |
前滾動軸承 |
1 |
組合件 |
26 |
雙頭螺柱 |
8 |
A3 |
39 |
墊圈 |
4 |
A3 |
FS型耐腐蝕玻璃鋼離心泵安全使用規范:
1、FS型玻璃鋼離心泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎、安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。
2、FS型玻璃鋼離心泵安裝的位置泵體如果高于液面，必須附裝灌液裝置。
3、FS型玻璃鋼離心泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。
4、停車時應開關液管閥門，避免液體倒流。
5、維修時，先拆下泵體，再松開機械密封螺釘，折下機械密封。
6、如果更換滾珠軸承或泵軸時，必須折下機架，松開前端軸承蓋4只螺釘，折下泵軸后端園螺母和聯軸節，將泵軸向前端方向打出即可，再后折下后端軸封蓋。
7、檢修和更換易損件后進行重新裝配時。
1）、先將前后軸承和油封分別裝在前后封蓋內，并將帶軸承的前封蓋裝在FS型玻璃鋼離心泵軸上，再將帶前軸承封蓋的泵軸裝在機架上。
2）、將軸承壓套套在泵軸上，再將帶軸承的后封蓋裝在泵軸及機架上。
3）、套好壓圈，裝好聯軸節和并緊固螺母。
4）、將機構密封動環套在泵軸上。
5）、把靜環裝在FS型玻璃鋼離心泵體內，并拼緊壓緊螺套。
6）、將帶靜環的FS型玻璃鋼離心泵體套在機架上，調試一下機械密封動靜環的配合(一般緊3-3.5mm)先將泵體拿下。
7）、將機械密封動環裝緊固定在泵軸上，再將泵體裝在機架上，用手在聯軸節上轉一下機械密封動靜環配合是否符合。
8）、將葉輪裝在泵軸上，并用四氟墊片調正好葉輪與泵停間隙(一般緊2-2.5mm之間)墊好防腐墊片，再并緊葉輪并帽，最后墊好泵殼墊片，裝好泵蓋，擰緊防腐螺母。
9）、將裝好畢的泵斗裝在底板上，并調正好聯軸器的間隙和電動機軸線垂直。
8、FS型玻璃鋼離心泵注意平時保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，視油標補充軸承的潤滑油，定期更換機架中的潤滑油。
