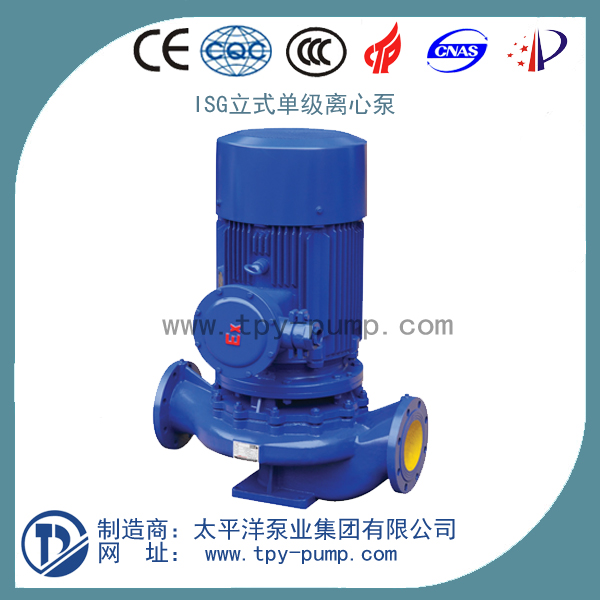

單級立式ISG型管道離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
單級立式ISG型管道離心泵?產品特點：
1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、單級立式ISG型管道離心泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、單級立式ISG型管道離心泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
單級立式ISG型管道離心泵適用場合：
1、單級立式ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，適用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，IRG適用溫度T：≤120℃、GRG適用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、 制藥和合成纖維等部門，適用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，適用溫度T：-20℃-120℃。
性能參數
|
型號 |
流量Q |
|
揚程 |
效率（%） |
轉速（r/min） |
電機功率（kW） |
必需汽蝕余量（NPSH）r |
重量 |
|
|
(m3/h) |
(L/S) |
|
|
|
|
|
|
|
ISG80-250I |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4 |
330 |
|
ISG80-250IA |
93.5 |
26 |
70 |
68 |
2900 |
30 |
4 |
315 |
|
ISG80-250IB |
87 |
24.2 |
60 |
66 |
2900 |
22 |
4 |
315 |
|
ISG80-315I |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4 |
675 |
|
ISG80-315IA |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4 |
535 |
|
ISG80-315IB |
90 |
25 |
101 |
65 |
2900 |
45 |
4 |
420 |
|
ISG80-315IC |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4 |
36 |
|
ISG100-100 |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
113 |
|
ISG100-100A |
89 |
47 |
10 |
74 |
2900 |
4 |
4.5 |
91 |
|
ISG100-125 |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
169 |
|
ISG100-125A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
118 |
|
ISG100-160 |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
191 |
|
ISG100-160A |
93.5 |
26 |
28 |
74 |
2900 |
11 |
4.5 |
181 |
|
ISG100-160B |
86.6 |
24.1 |
24 |
72 |
2900 |
7.5 |
4.5 |
181 |
|
ISG100-200 |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4 |
245 |
|
ISG100-200A |
93.5 |
26 |
44 |
73 |
2900 |
18.5 |
4 |
215 |
|
ISG100-200B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4 |
193 |
|
ISG100-250 |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4 |
345 |
|
ISG100-250A |
93.5 |
26 |
70 |
68 |
2900 |
30 |
4 |
330 |
|
ISG100-250B |
87 |
24.2 |
60 |
66 |
2900 |
22 |
4 |
330 |
|
ISG100-315 |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4 |
689 |
|
ISG100-315A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4 |
549 |
|
ISG100-315B |
90 |
25 |
101 |
65 |
2900 |
45 |
4 |
439 |
|
ISG100-315C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4 |
385 |
|
ISG100-100I |
160 |
44.4 |
12.5 |
73 |
2900 |
11 |
4.5 |
115 |
|
ISG100-125I |
160 |
44.4 |
20 |
74 |
2900 |
15 |
4.5 |
168 |
|
ISG100-125IA |
140 |
39 |
17 |
72 |
2900 |
11 |
4.5 |
168 |
|
ISG100-160I |
160 |
44.4 |
32 |
79 |
2900 |
22 |
5.6 |
210 |
|
ISG100-160IA |
140 |
39 |
28 |
76 |
2900 |
18.5 |
5 |
210 |
|
ISG100-200I |
160 |
44.4 |
50 |
79 |
2900 |
37 |
5.2 |
402 |
|
ISG100-200IA |
140 |
39 |
45 |
74 |
2900 |
30 |
4.5 |
395 |
|
ISG100-200IB |
100 |
27.8 |
40 |
72 |
2900 |
22 |
4.5 |
360 |
|
ISG100-250I |
160 |
44. 4 |
80 |
77 |
2900 |
55 |
4.8 |
560 |
|
ISG100-250IA |
140 |
39 |
72 |
72 |
2900 |
45 |
4.5 |
420 |
|
ISG100-250IB |
100 |
27.8 |
65 |
70 |
2900 |
37 |
4.5 |
400 |

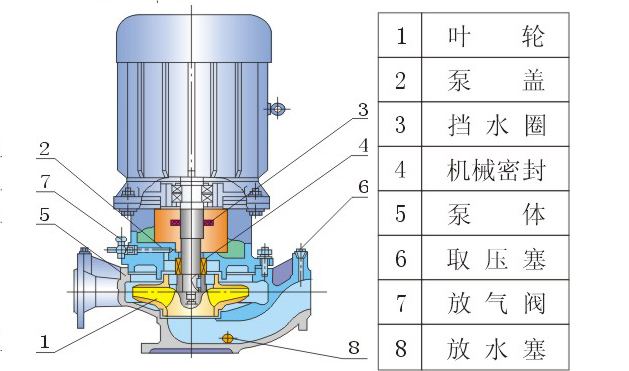

產品結構
